Motorprüfplätze

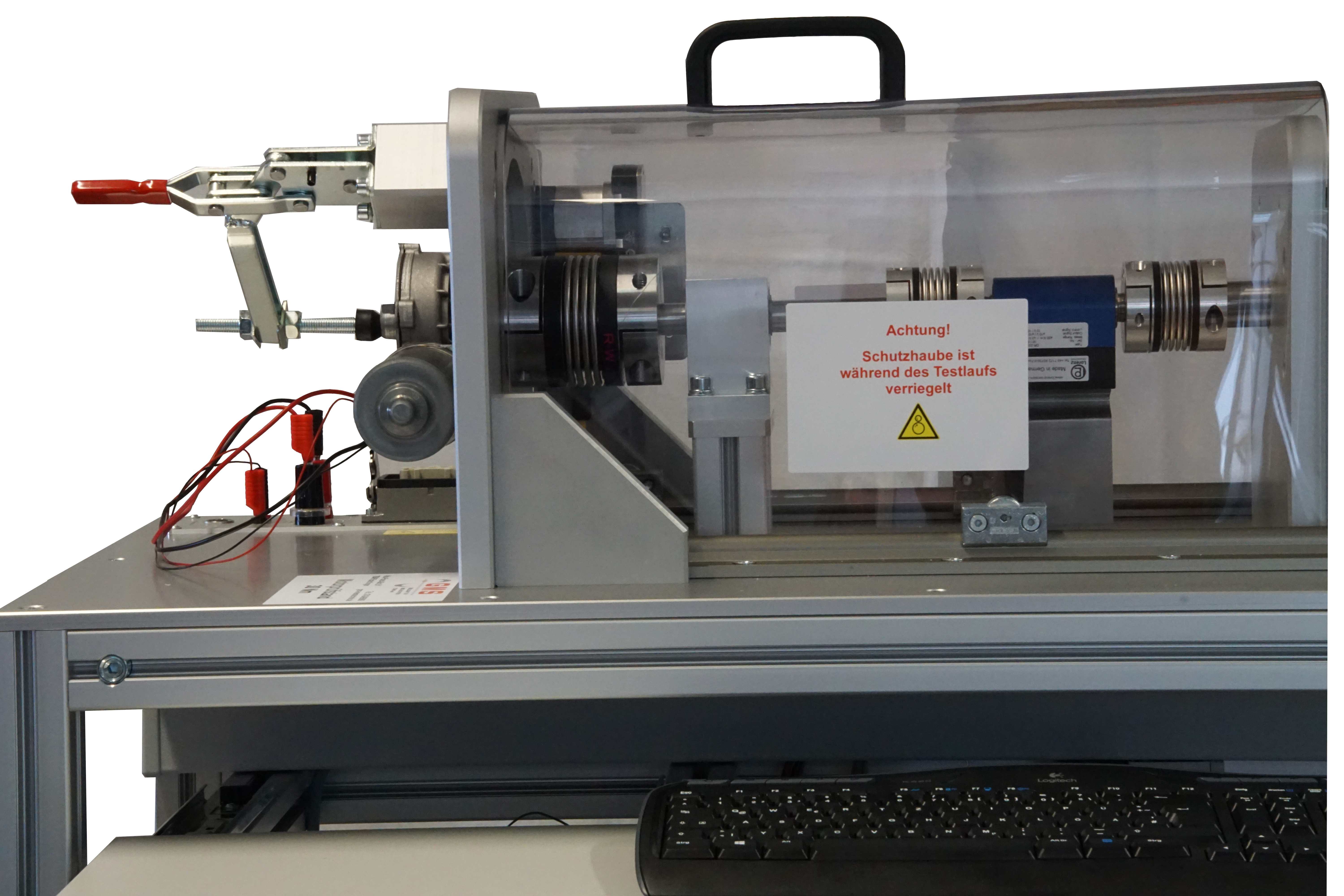

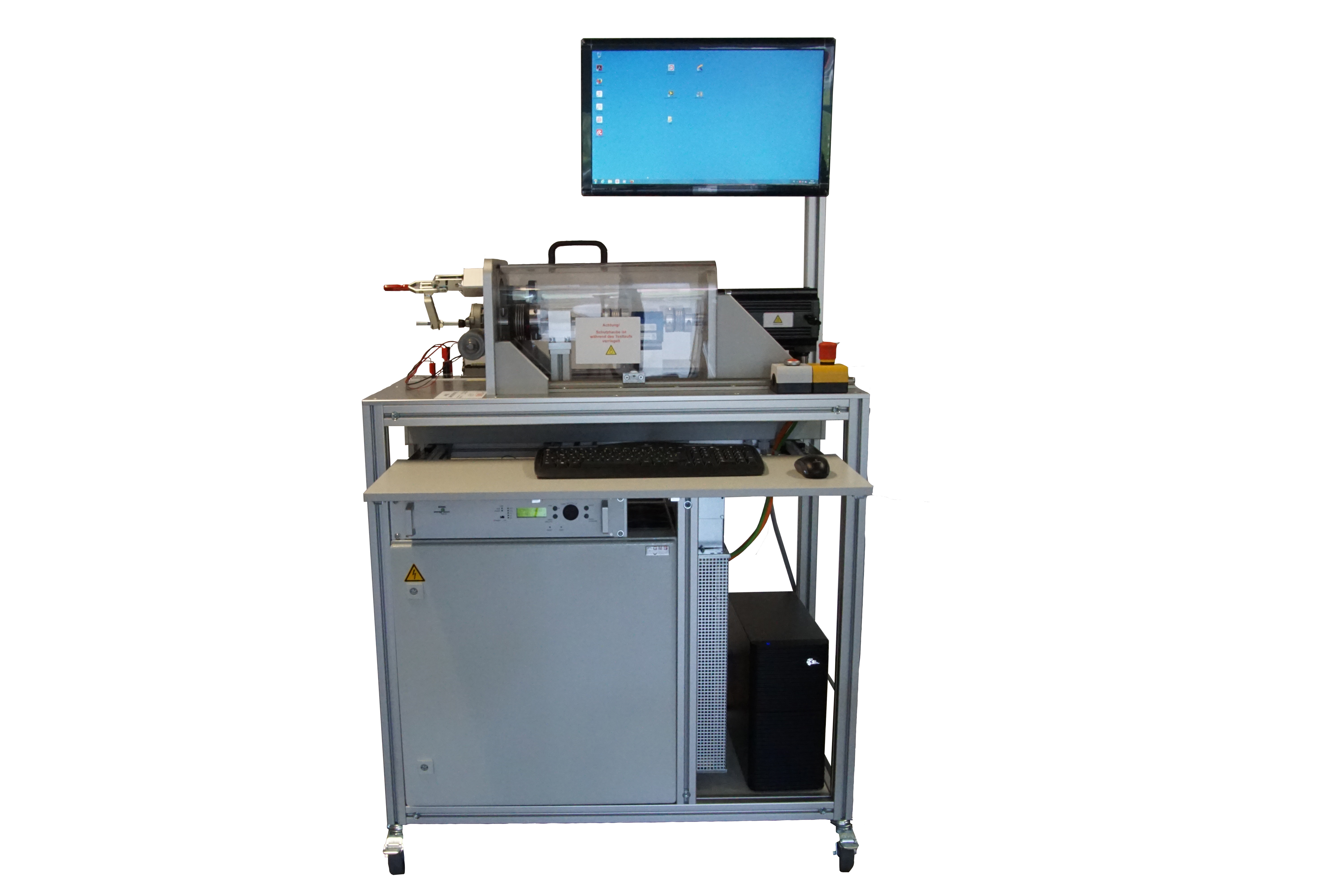

Kompakter, fahrbarer Prüfwagen. Anwendung zum Beispiel bei Wischer- und Garagentormotoren. Hochdynamische Belastung des Prüflings im 4-Quadranten-Betrieb mit bis zu 35 Nm und bis zu 6000 Umdrehungen pro Minute. Geregelte Spannungsversorgung mit einstellbarer Strombegrenzung. Messung des Drehmoments, der Drehzahl, Stromaufnahme und Temperatur. Grafische Bedienoberfläche, individuelle Prüfprogramme und Dokumentation der Messergebnisse.

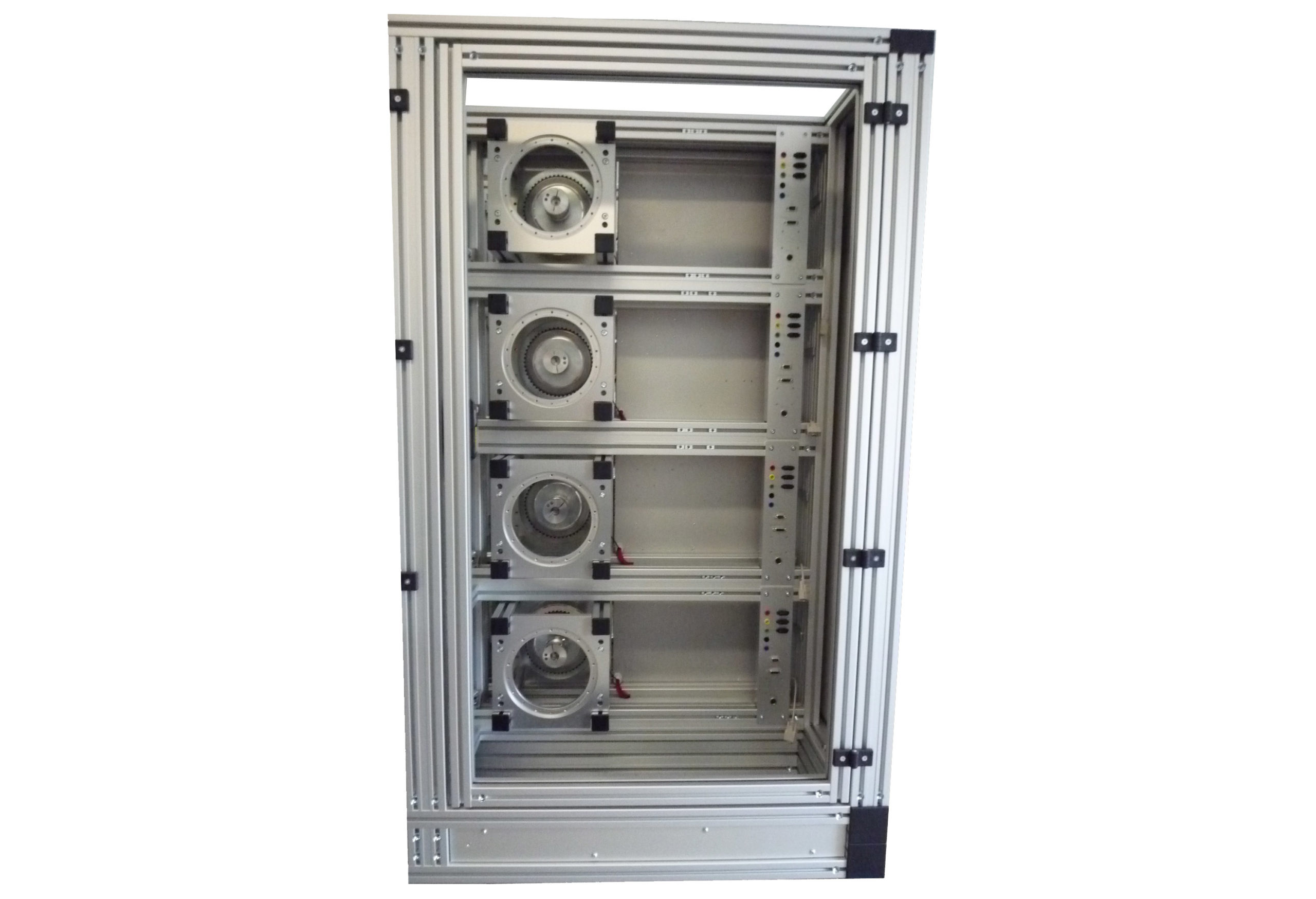

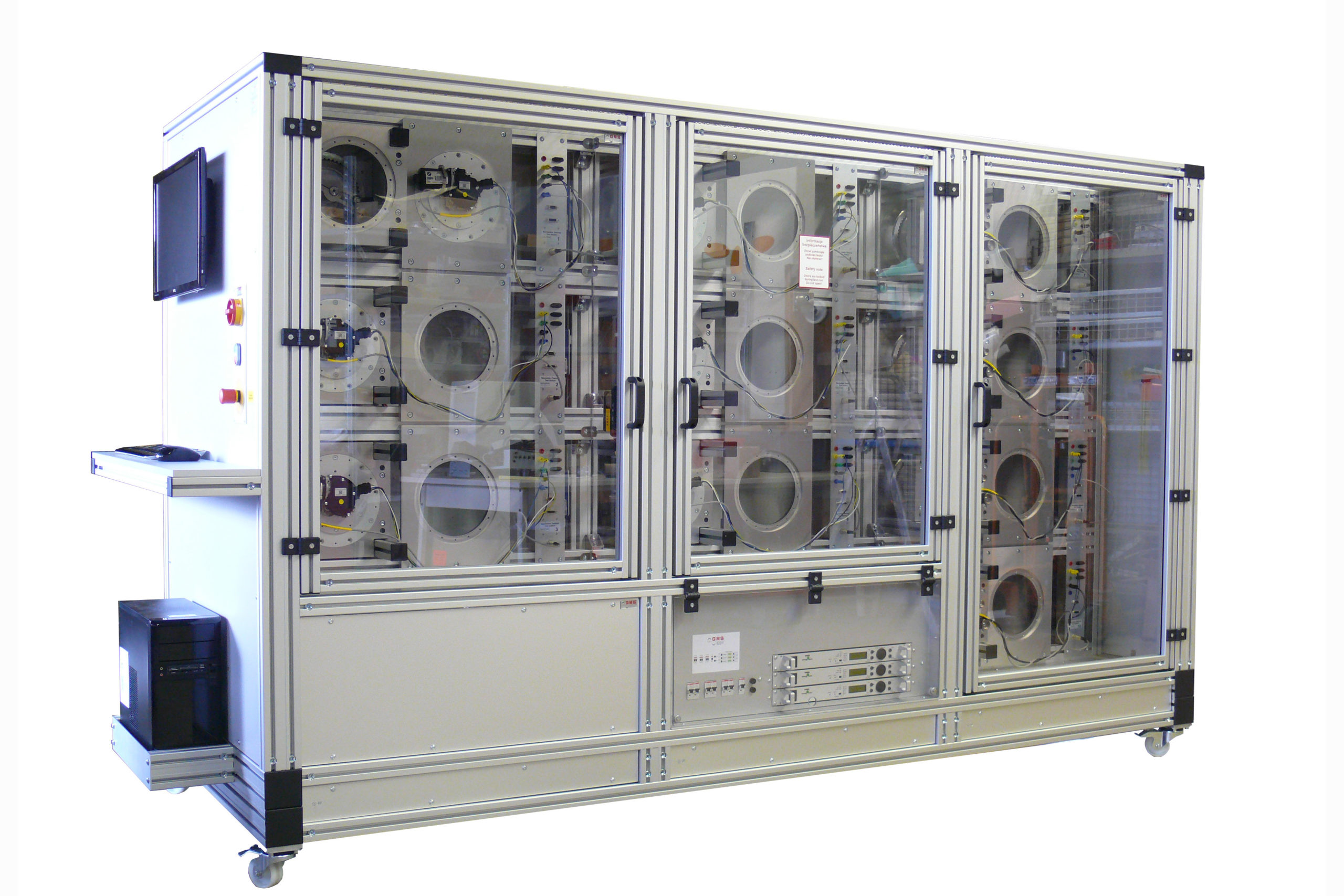

Dauerlaufprüfstand für zehn Motoren, unterteilt in 3 getrennte Sektionen. Belastung der Motoren durch Hysteresebremsen. Individuelle Ansteuerung jedes Prüfplatzes. Ein eigener Mini-PC pro Prüfstation ermöglicht eine schnelle Messdatenerfassung von Spannung, Strom, Temperatur, prüflingsspezifischen Ausgangssignalen, Drehzahl und -winkel. Zur Verwaltung der einzelnen Mini-PCs, der Prüfprogramme und der Messergebnisse dient ein übergeordneter Master-PC.

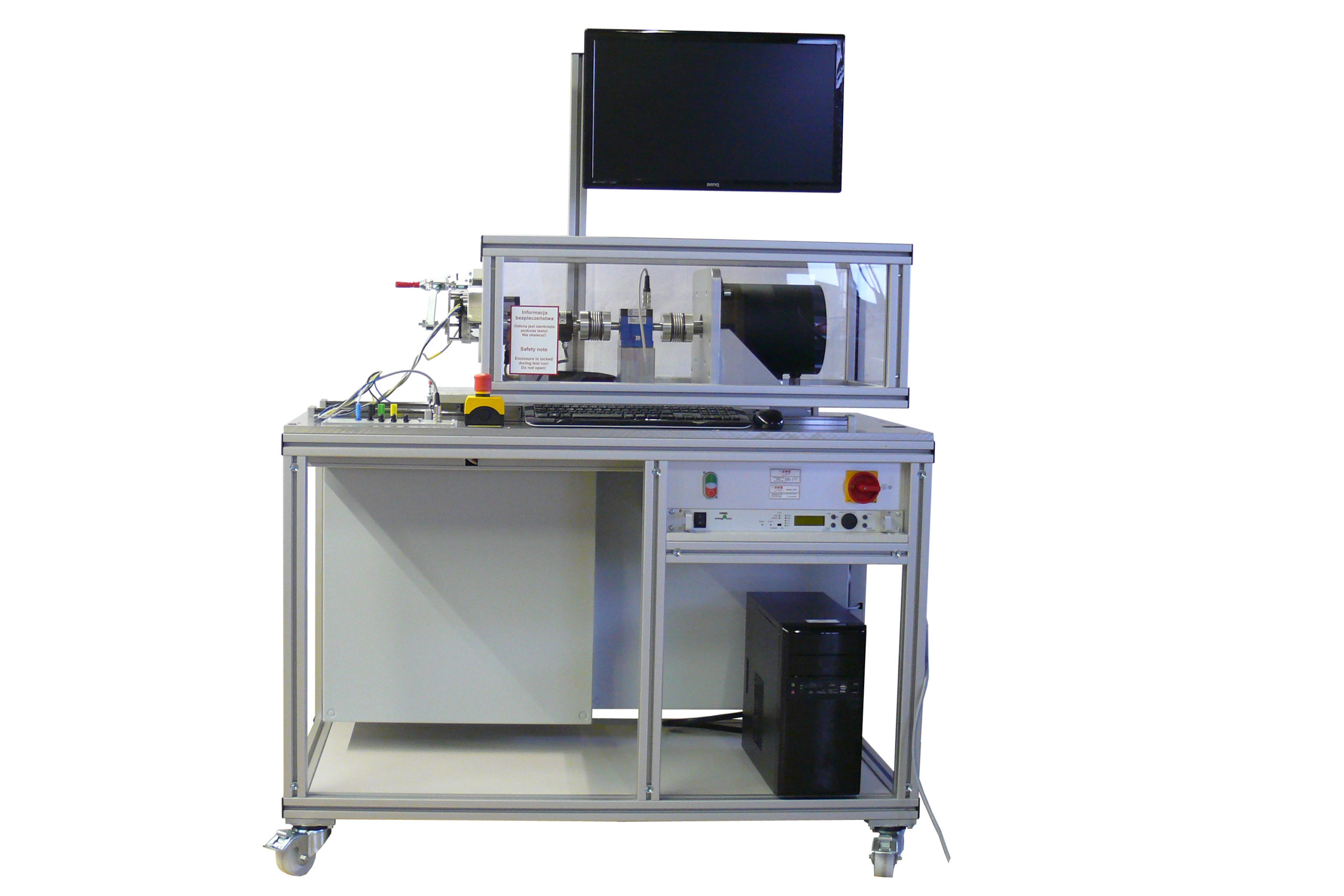

Fahrbarer Prüfwagen aus Aluminiumprofilen. Integrierte Spannungsversorgung des Prüflings.

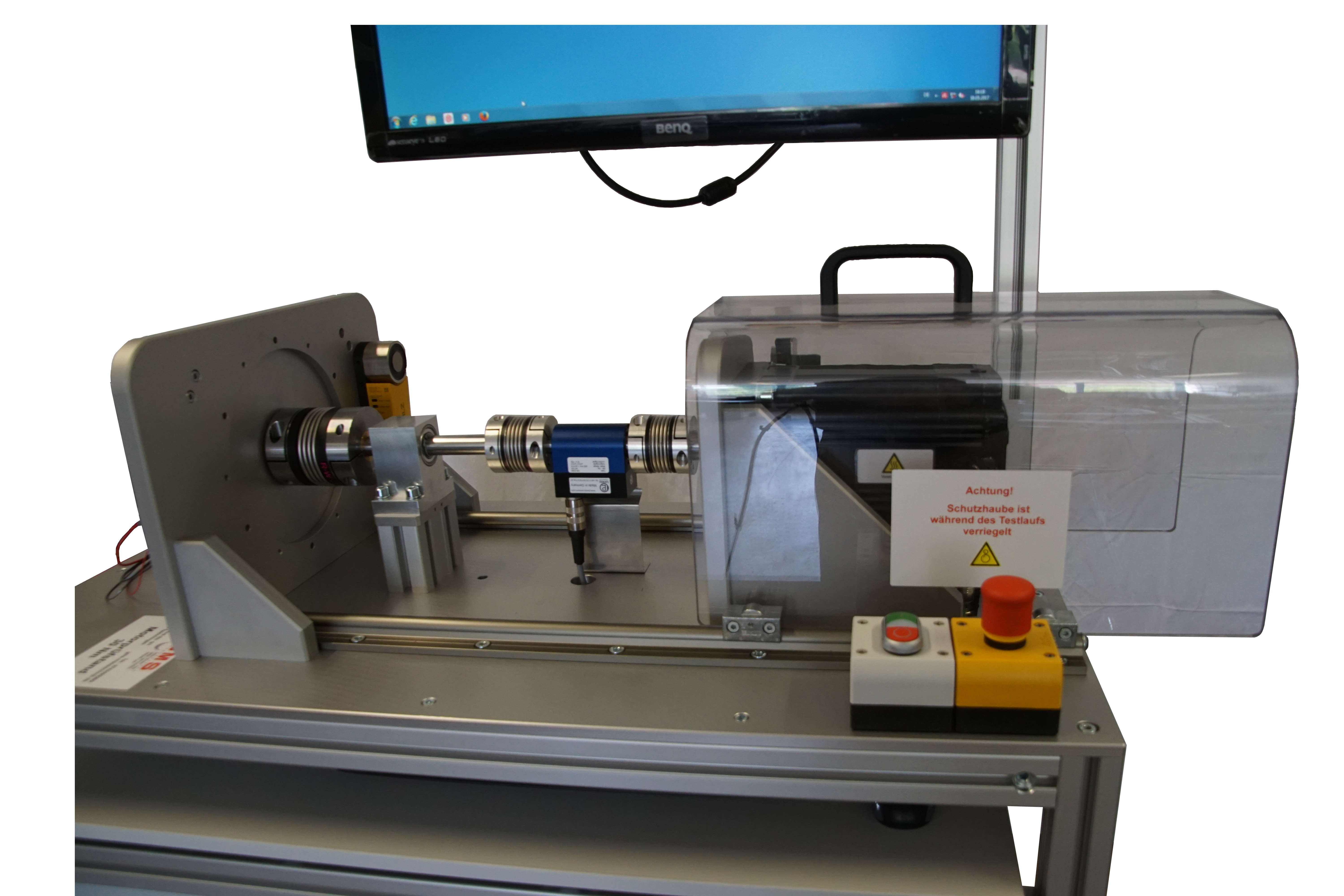

Axial verstellbare Aufnahme des Prüflings und Montage über Adapterplatten zur Abdeckung größter Variantenvielfalt. Rüstfreundliches Konzept über Fixierung des Prüflings mit Zentrierstiften und Klemmhebeln. Kennlinienaufnahme von Drehmoment, Drehzahl, Strom und Spannung. Integrierter Computer mit kundenspezifischen Prüfprogrammen, GUI und Ergebnisdateienverwaltung.

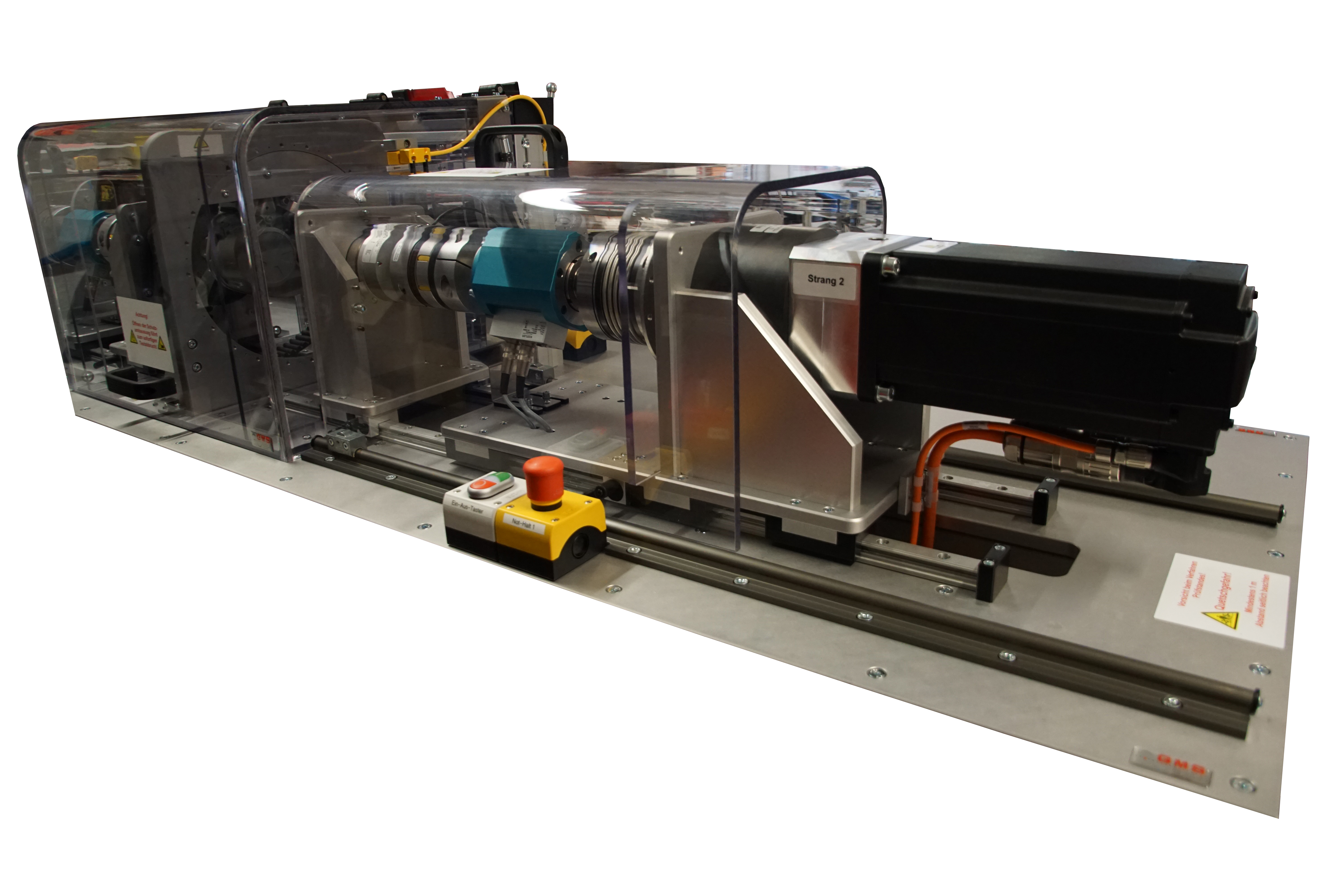

Individuelle, asynchrone Krafteinleitung (Radfahrersimulation) durch zwei hochdynamische Servomotoren. Maximale Flexibilität über axial verfahrbare Antriebseinheiten mit modularem Aufbau und aufrüstbarer Masseträgheit. Prüfkabine durch externes Kühl-Heiz-Gebläsemodul von -20 bis +60 °C temperierbar. Aufnahme des Prüflings 360° verstellbar. Belastungseinheit mit Servomotor radial und axial verstellbar. EMV-gerechte Abschirmung der Umrichter durch Stahlumhausungen. Messtechnik im Doppel-19“-Rack mit umfangreichem Frontanschlusspanel integriert.

Kompakter, fahrbarer Prüfwagen. Hochdynamische Impulsbelastung des Prüflings im 4‑Quadranten‑Betrieb bis zu 1000 Nm und winkelgesteuertem Ablauf. Für AC- und DC-Industrietorantriebe. Lebensdauerprüfung mit Federbruchsimulation. Messung des Drehmoments, der Drehzahl, Stromaufnahme und Temperatur. Flexible digitale Schnittstelle zur Steuereinheit des Prüflings. Grafische Bedienoberfläche, individuelle, erweiterbare Prüfprogramme und Dokumentation der Messergebnisse.

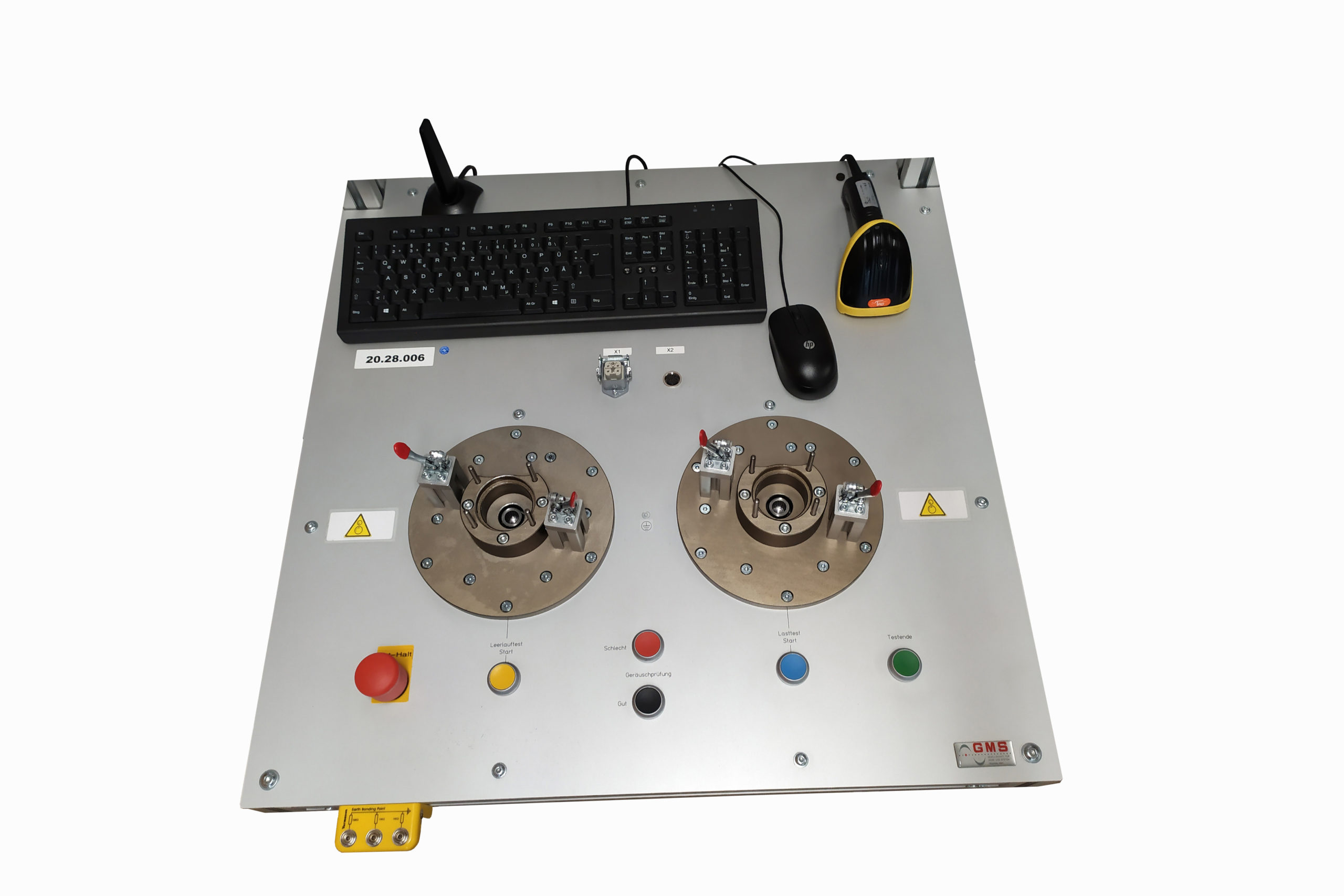

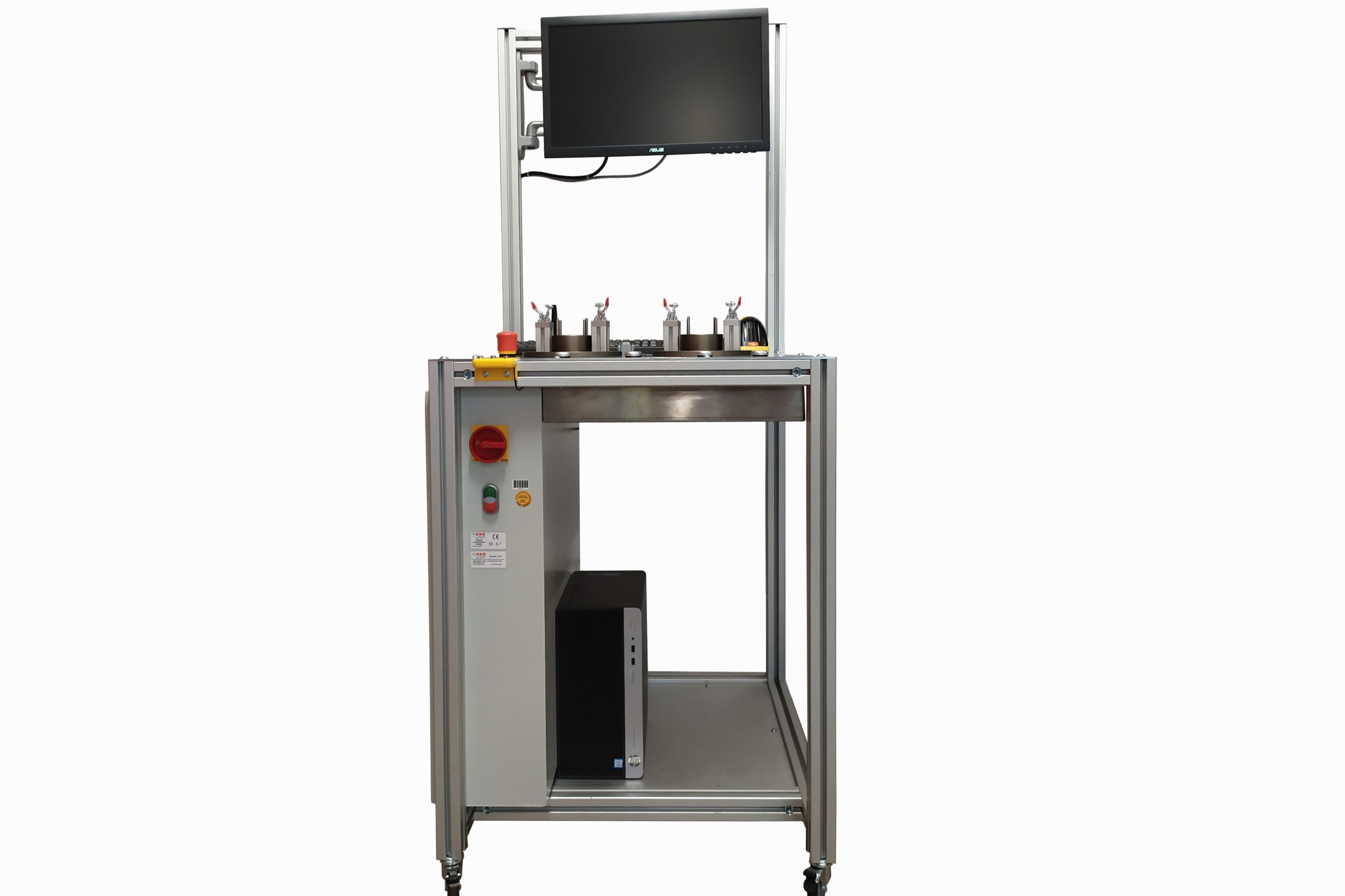

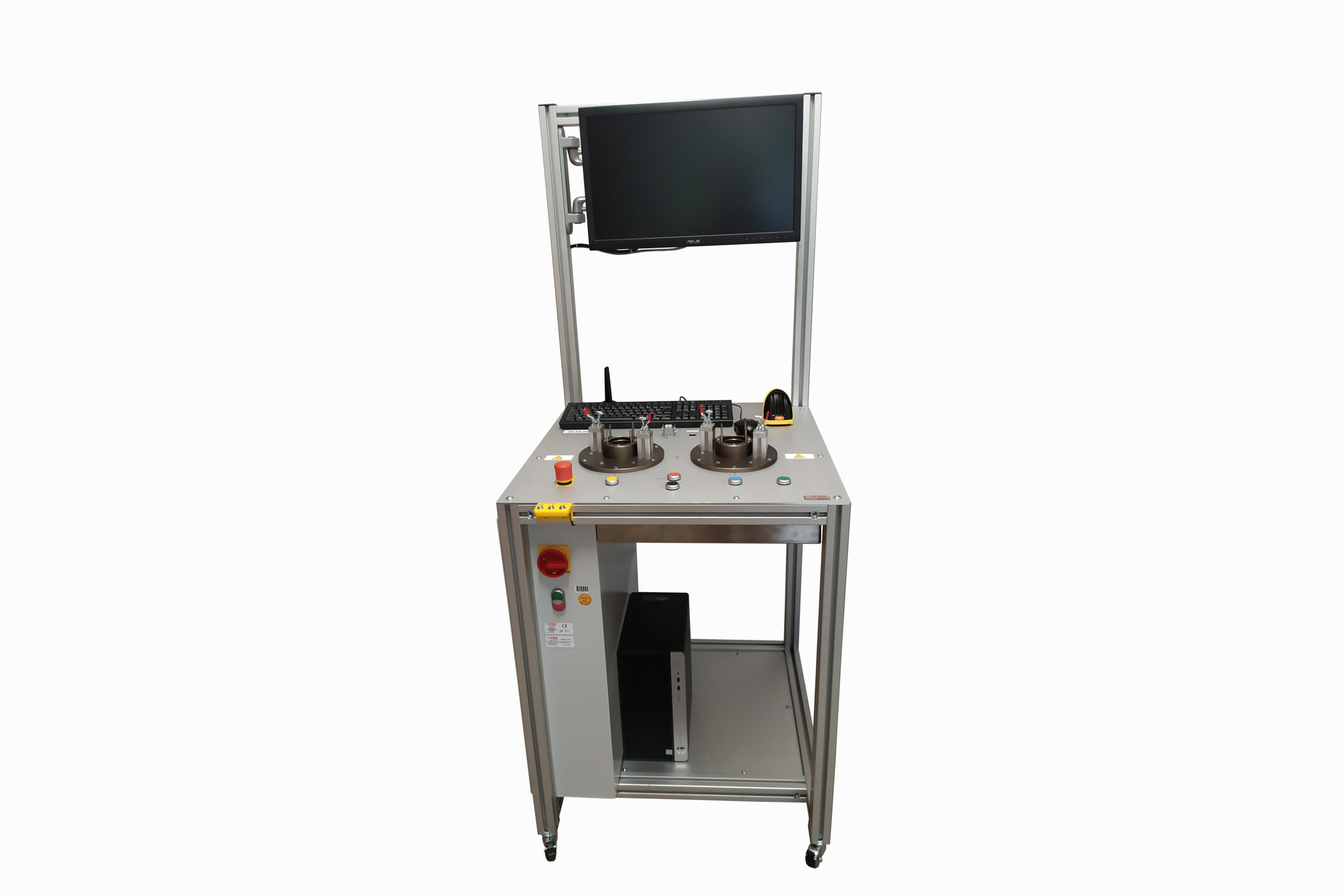

Kompaktprüfstand mit integrierter Messtechnik und Computer. Zwei getrennte Stationen zur Leerlauf- und Lastmessung. Erfassung von Strom, Spannung, Drehzahl, Drehrichtung. Subjektive Geräuschprüfung. GUI mit statistischer Auswertung.

Fahrbarer, kompakter Prüfstand zur Messung des Reibmoments an E-Bike-Motoren. Erfassung des Drehmoments im Messbereich von < 1 Nm. Zusätzliche Messung des Drehmomentripples des Prüflings. Variable Montage des Prüflings durch Aufbau mit T-Nutenplatten. Einrichtbetrieb mit sicher überwachter reduzierter Drehzahl.

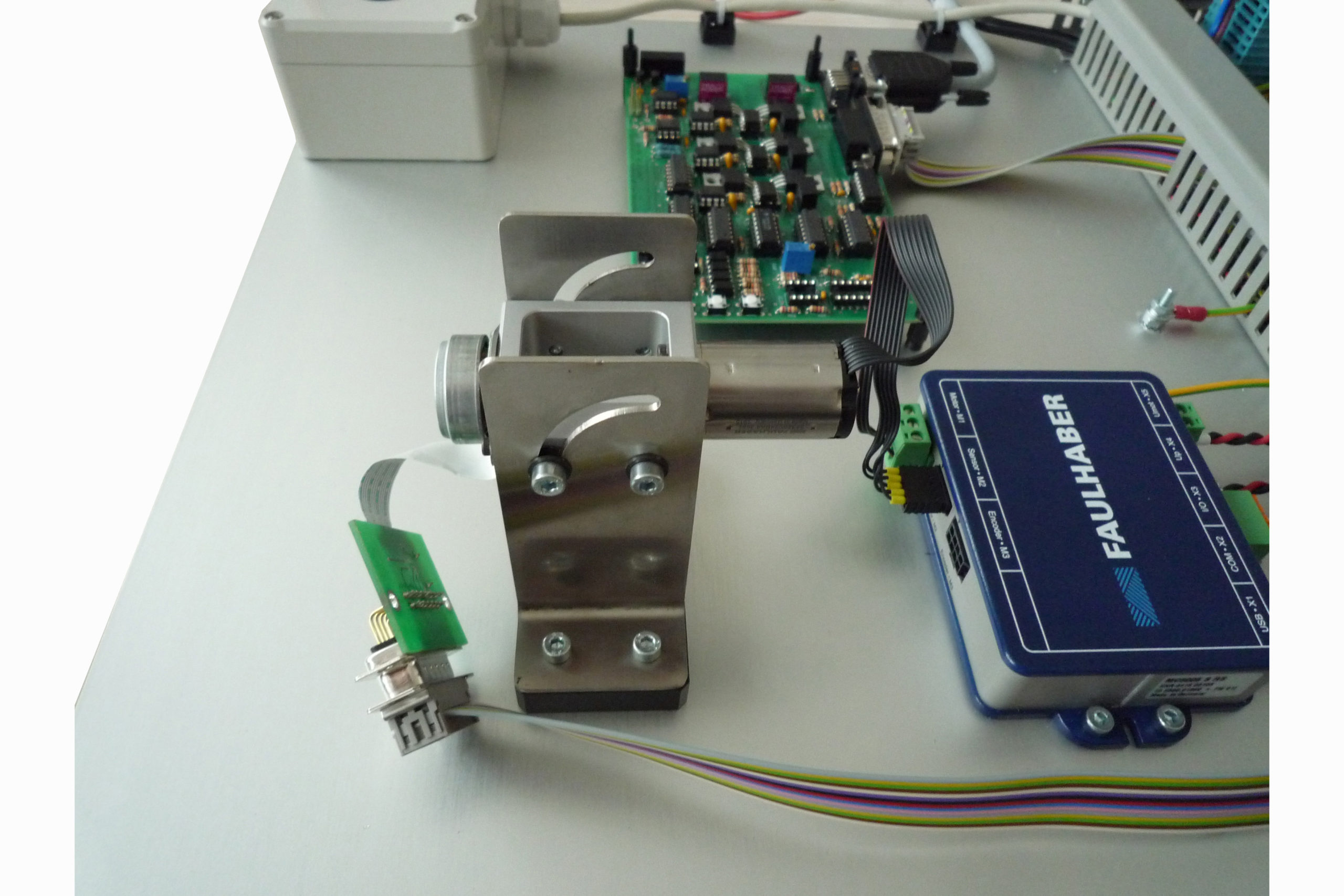

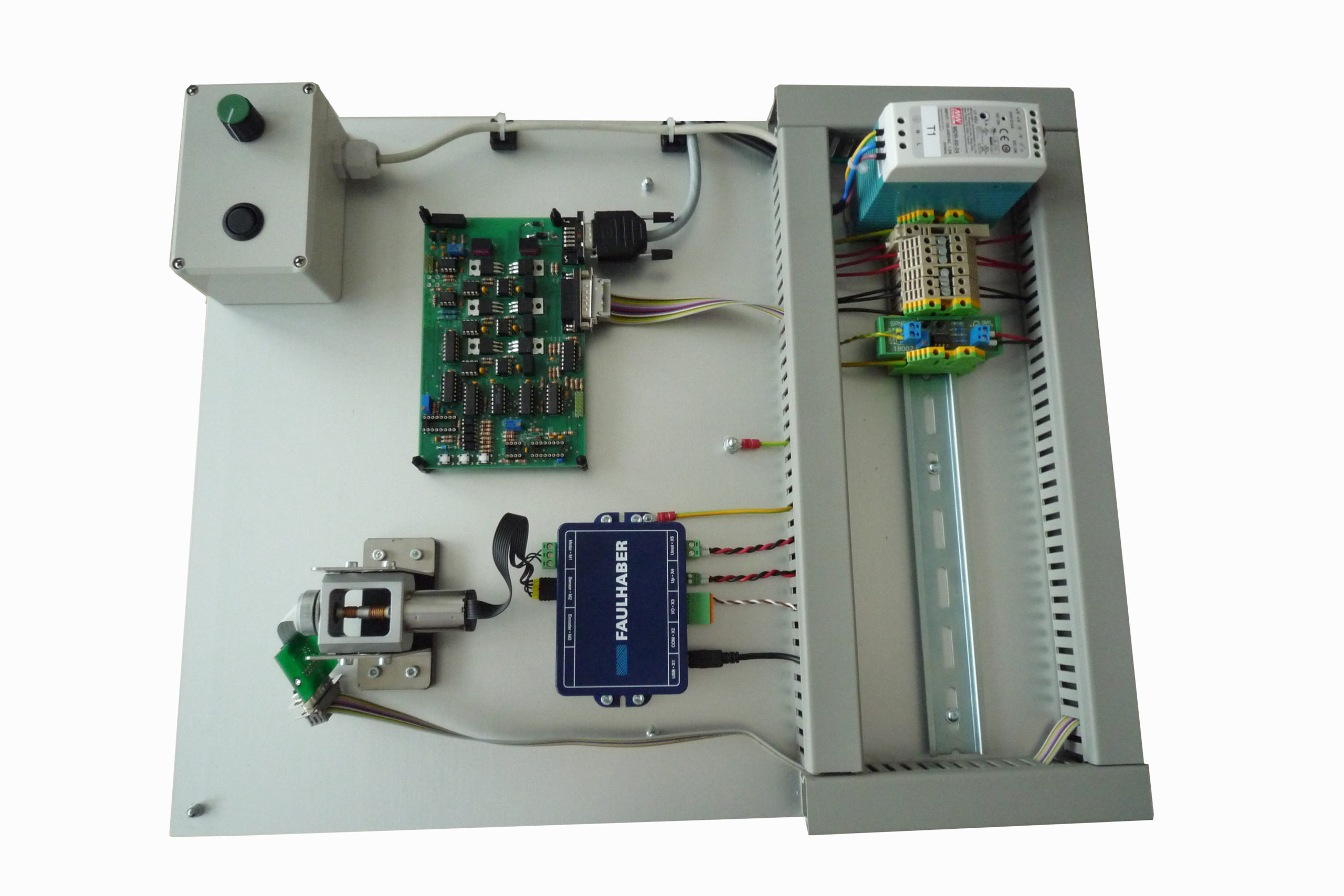

Low-Cost-Aufbau zur Kennlinienaufnahme von Kleinstmotoren. Belastung im mNm-Bereich durch BLDC-Motor. Vorgabe des Drehmoments über Potentiometer.
